【概 述】
K型往復式給煤機廣泛用于礦井和選煤廠的裝載與運輸機上或其它篩選、貯存裝置中。該設備由機架、底板（給煤槽）、傳動平臺、漏斗閘門、托輥等組成。在電動機工作后經彈性聯軸器、減速機、曲柄連桿機構托動傾斜5°的底板在托輥上作直線往復運動，將物料均勻的卸載到運輸機上或其它篩選設備上。給煤機可根據需要設有帶漏斗和不帶漏斗兩種，并設有兩種結構形式：帶有調節閘門和不帶調節閘門，其生產率由調節閘門來實現。廣泛應用于煤炭、礦山、冶金、煤炭、建材、化工、糧食、環保、電力等企業。
【性能特點】
★結構強度大、輸送能力大、耐沖擊。能承受較大的倉壓，適合料倉下給料。
★對各種特性、各種粒級的物料適應性強，輸送能力大，多擋給料量調節。
★工作時無振動，噪聲很小，適合環保要求高的用戶。
★電機采用防暴電機，能夠在煤炭或瓦斯?jié)舛雀�、易引起爆炸的環境中工作。
【技術參數】
|
規格、型號 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
|
給料
能力
(t/h) |
底板行程mm |
曲柄
位置 |
無煙煤
/ 煙煤 |
無煙煤
/ 煙煤 |
無煙煤
/ 煙煤 |
無煙煤
/ 煙煤 |
無煙煤
/ 煙煤 |
|
200 |
4 |
100 / 90 |
150 / 135 |
225 / 200 |
330 / 300 |
590 / 530 |
|
150 |
3 |
75 / 67 |
112 / 100 |
170 / 150 |
247 / 220 |
440 / 395 |
|
100 |
2 |
50 / 45 |
75 / 68 |
133 / 100 |
165 / 150 |
295 / 268 |
|
50 |
1 |
25 / 22 |
39 / 34 |
55 / 50 |
83 / 75 |
148 / 132 |
|
曲柄轉速(r/min) |
57 |
57 |
57 |
62 |
62 |
|
電動機 |
型號 |
YB160M1-8
(Y160M1-8) |
YB160M1-8
(Y160M1-8) |
YB160M1-8
(Y160M1-8) |
YB160M-6
(Y160M-6) |
YB200L1-6
(Y200L1-6) |
|
功率(kW) |
4 |
4 |
4 |
7.5 |
18.5 |
|
轉速(r/min) |
720 |
720 |
720 |
970 |
970 |
|
減速機 |
型號 |
JZQ-350 |
JZQ-350 |
JZQ-350 |
JZQ-400 |
JZQ-500 |
|
速比 |
12.64 |
12.64 |
12.64 |
15.75 |
15.75 |
|
最大粒度 |
含量10%以下 |
250 |
350 |
400 |
500 |
700 |
|
含量10%以上 |
200 |
300 |
350 |
450 |
550 |
|
重量
(kg) |
帶料斗 |
1127 |
1251 |
1481 |
1927 |
2737 |
|
不帶料斗 |
1026 |
1144 |
1342 |
1735 |
2505 |

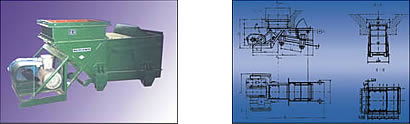

【結構示意圖】
