概 述
本裝置是電容儲能放電系統，具有能量大、效率高、設備體積小及安裝操作簡便等特點。點火槍采用半導體電嘴，單個火花能量大，起始點火電壓低、耐結焦、抗污染、壽命長等特點。
該系列產品由五部分組成
☆ SKDH儲能器 ☆ 推進裝置
☆ SKPL高壓屏蔽電纜 ☆ 控制箱
☆ SKDZ半導體電嘴（點火槍）
點火槍可分為兩種形式：直桿式和撓形式。點火器（儲能器）有直流和交流兩種，按其儲能大小分為五種：即交流6焦耳（6J）、交流12焦耳（12J）、交流20焦耳（20J）、交流32焦耳（32J）、直流1焦耳（1J）。一般交流點火器多采用20焦耳最好。
技術參數
|
型號 |
SKDH-1Z |
SKDH-6 |
SKDH-12 |
SKDH-20 |
SKDH-32 |
|
儲能 |
1J |
6J |
12J |
20J |
32J |
|
電源電壓 |
DC 12V |
AC 220V±10% |
|
輸入電流 |
1.5A |
2A |
4A |
6A |
7A |
|
火花頻率 |
8Hz |
14Hz |
16Hz |

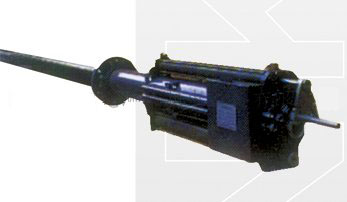

該系列推進裝置分為電動(SKDT)和氣動（SKQT）兩種形式，是直行程兩位式執行器，這兩種推進器適用于鍋爐點火系統中點火槍、油槍的自動進退操作。
其行程范圍為100mm、300mm、400mm、500mm。其安裝方式又分為法蘭安裝式及底座安裝式兩種。組合式推進裝置為特殊要求裝置，如左側圖所示。

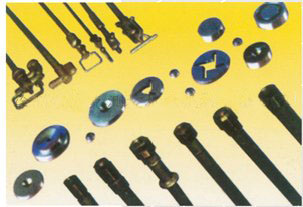

油槍系統
☆ 類型：簡單機械霧化式、回油機械霧化式、蒸汽霧化式
☆ 性能參數：工作油壓：1.0-5.0Mpa
☆ 油槍出力：100-4500Kg/N
☆ 適用油粘度：機械式≤4°E 蒸汽式≤6°E
☆ 用途：鍋爐點火系統、暖爐及低負荷穩燃系統
點火控制系統
本系統由就地點火控制柜（SKDK）、高能點火裝置、火焰檢測裝置、油燃燒器推進執行器和球閥組成。點火柜按用戶要求可以采用繼電器或可編程控制器PLC為核心。系統可自動（接受集控室指令）或手動（現場就地）控制。點火設備按有關規范及設定程序進行鍋爐的點火操作，并給出各種工況的就在顯示和對集控室的信號反饋。 |
